High Power Led 載板 - CL3535 – 雙圍 3D 環繞壁。


      陶瓷導線架擁有高散熱,高絕緣的優良電氣特性,是LED 封裝材料的最佳選擇,但長久以來,使用者仍舊不普遍,最主要的原因,不外乎售價高,以及封裝不如PLCC支架方便等.

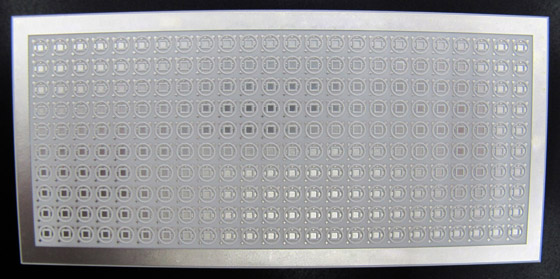

      陽昇應用材料推出新型3535陶瓷基板,如其他系列一樣,均提供了立體3D結構的環繞壁,使3535尺寸陶瓷封裝,不再須要昂貴的成型機,螢光粉噴塗設備。而陶瓷板預切割線之結構,更免除了耗時又昂貴的切割分粒製程,只須要傳統的點膠設備即可生產3535陶瓷封裝之高功率LED燈珠.

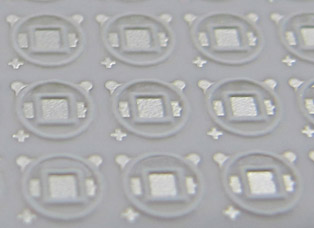

     此外,雙層之環繞壁結構中,內層環繞壁可使螢光膠集中在晶片週圍,使一般晶片在封裝後亦可達到無封裝白光晶片的效果.
     最重要的是:成本還能降低,此次推出的陶瓷導線架,售價約為目前市售3535陶瓷基板之80%,當使用量更高時,甚至可接近EMC導線架之售價.
     3535陶瓷導線架亦同時提供UV及非UV系列,可供不同應用領域之選擇.


High Power Led 載板 - CL3535 – 雙圍 3D 環繞壁



莊弘毅 博士
陽昇應用材料(股)有限公司
